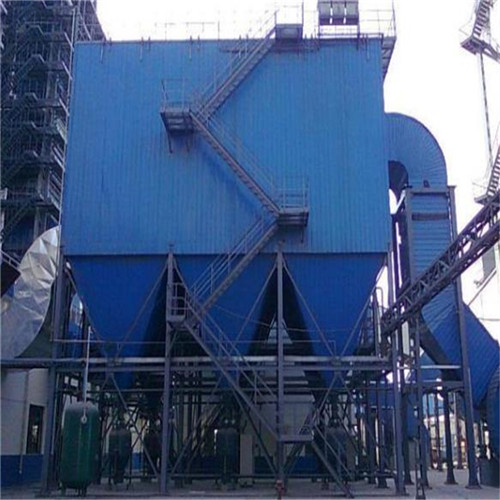

反吹风布袋除尘器的结构特点及工作原理
信息发布者:泊头市顺诚环保设备有限公司 发布日期:2018年12月25日


反吹风布袋除尘器是一个分室循环反吹清灰,下进风、内滤式除尘器,适用于冶金、化工、建材、电力、粮食加工、机械等部门以及工业炉窑或锅炉。反吹风布袋除尘器为净化含尘浓度颗粒为0.1uAm以上,温度℃含尘气体的设备,除尘效率可达99%以上。

反吹风布袋除尘器配有先进的自动程序控制清灰电控系统,电控系统具有反吹清灰自动监测功能;为了调试维护检修和除尘系统连续运行,电控系统还具有手动清灰功能。

脉冲反吹式布袋除尘器由滤袋组件、导流装置、脉冲喷吹系统、出灰系统、控制系统、离线保护系统、箱体等组成。反吹风布袋除尘器系统由反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。在每个滤袋上部,均有1根压缩空气喷嘴管,运行时一般设定每一排滤袋每隔10s脉冲反吹清灰1次,定时器启动1次电磁阀,反吹风布袋除尘器将脉冲反吹空气喷入滤袋内清灰。

反吹风布袋除尘器的结构特点及工作原理;​

反吹风布袋除尘器由除尘器箱体、框架、灰斗、阀门(卸灰阀、反吹风阀、风量调节阀)、风管(进风管、排风管、反吹风管)、压差系统、走梯平台及电控系统组成。所谓反吹风清尘是利用大气或除尘系统循环烟气进行反吹(吸)风清尘的。它是逆向气流清灰的一种形式,其工艺流程如图4-34所示。

反吹风布袋除尘器主要特点如下:

(1) 反吹风布袋除尘器都是分室工作的,最少4室,多则20室。当超过6室时多为双排布置。

(2) 反吹风袋式除尘器清灰强度较低,清灰气流可以利用专门设置的反吹风机,也可以利用除尘器主风机形成的压差气流。

(3) 反吹风布袋除尘器维护检修特别方便,检修人员进入滤袋室不仅可以更换滤袋,还可以检查滤袋的使用情况,从而确定换袋的时间。

(4) 反吹风布袋除尘器多采用薄型滤袋,价格低,费用少。

(5) 反吹风布袋除尘器滤袋采用内滤方式,粉尘在滤袋内侧,工人更换滤袋时,劳动条件较好。

(6) 反吹风布袋除尘器过滤速度较低,体积较大。因滤袋长,占地面积不大。

(7) 除尘效果好,能做到排出口浓度目视为零,小于50mg/m .

负压反吹(吸)风袋式除尘器。负压是指布袋除尘器处在风机的负压端,这种除尘器通常采用下进风上排风内滤式结构,且其有相互分隔的袋滤室。当某一滤袋室进行清灰时,通过控制机构先关闭该室的出风口阀门,同时打开反吹风管的进气,使该滤袋室与室外大气相通。此时由于其他各袋滤室都处在风机负压状态下运行,而待清灰的袋滤室在大气压力的作用下,使室外空气经反吹风管进入该室。反吹风气流被吸入滤袋内,并沿着含尘气流过滤时相反的方向,经进气管道被吸入到其他袋滤室清尘气流通过通过滤袋时,使滤袋压瘪,通过控制机构控制阀门的启闭,使滤袋反复胀瘪数次,抖动滤袋,更有利粉尘的脱落,提高了清灰效果。

反吹风布袋除尘器的工作原理:从集尘罩吸入含尘气体由下部进入过滤室,经过滤料过滤后的气体由上部排风管经风机和烟气囱排入大气。经一定时间过滤后,阻力达到某一设定值便进行分吹风清灰,使滤布“再生”。

反吹风清灰也称逆气流清灰,也称缩袋清灰。它主要是通过三通换向阀的启闭组合来改变滤袋内外压力,及生产与过滤气流方向相反的反向气流。由于反向气流的作用,将圆筒形滤袋压缩成星形断面或一字形断面,当重新恢复过滤是产生振动而使附积的粉尘层脱落。反向气流的静压作用是使滤袋变形引起滤袋附积粉尘脱落,反向气流的速度也是导致粉尘层崩落的因素。这种清灰方法有时会产生局部脱落,即斑状剥落。
