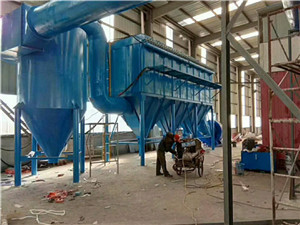

袋式反吹除尘器
文章作者:泊头市顺诚环保设备有限公司
袋式反吹除尘器
设备的工作原理与结构特征
  反吹布袋除尘器分正压式(又称压入式)和负压式(又称吸入式),本说明书按负压式介绍。
含尘气体在负压作用下,由进风管进入下灰斗,在进风口的正面设有阻流板,较粗的粉尘靠碰击和重力落入灰斗,细颗粒粉尘经滤袋过滤后,吸附在滤袋的内壁上,净化后的气体经袋滤室,通过设备顶部切换阀经排管吸入风机内,再经排气筒排入大气中。
  滤袋附尘不断增加,阻力上升规定值时,即开始清灰,设备的清灰方式靠单室反吹风方式,反吹风时通过换向阀,关闭排风管,打开反吹风管,切断单室的排风,因为设备各室的进风管是相通的,而且都处于负压状态,因此由于邻室的负压抽吸作用,使气流通过反吹风管被吸入滤袋室,透过滤袋,气流由滤袋外侧进入内侧,经灰斗及该室的进风管而吸入邻室排出,此时滤袋被吸瘪,滤袋内部的积尘随之被抖落沉到降沉灰斗,完成了单室的清灰,其余室在清灰执行机构的控制下,进行同样顺序的清灰,除到一定值时,脉冲袋式除尘器清灰停止。


技术性能
型号
组数×袋数
过滤面积(m2)
过滤风量(m3/h)
过滤风速(米/分)
阻力(Pa)
外型尺寸(长×宽×高)(m)
LMN-Ⅱ-54
3×54
99
2970-11880
0.5~2.0
70~180
2595×2200×6610
LMN-Ⅱ-72
4×72
132
3960-15840
3249×2200×6610
LMN-Ⅱ-90
5×90
165
4950-19800
3989×2200×6610
LMN-Ⅱ-108
6×108
198
5940-23760
4729×2200×6610
LMN-Ⅱ-126
7×126
231
6930-27720
5469×2200×6610
LMN-Ⅱ-144
8×144
264
7920-31680
6209×2200×6610
LMN-Ⅱ-162
9×162
297
8910-35640
6999×2200×6610
LMN-Ⅱ-180
10×180
330
9900-39600
7289×2200×6610
LMN-Ⅱ-198
11×198
363
10890-43560
8429×2200×6610
LMN-Ⅱ216-
12×216
396
11880-47520
9169×2200×6610
LMN-Ⅱ-234
13×234
429
12870-51480
9909×2200×6610
LMN-Ⅱ-252
14×252
462
13860-55440
10649×2200×6610
