脉冲除尘器
文章作者:泊头市顺诚环保设备有限公司
脉冲除尘器

一、概述
  XMC型脉喷式布袋除尘器研制出来的一种新型除尘器。1997年底通过省级鉴定,该除尘器具有国内领先水平,其主要技术属于国内首创。该除尘器是采用高压(0.5~0.4MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术。能够从大量超细粉尘(颗粒£5μm,含量³70%以上)的气体中,高浓度(1300g/m3n)的气体中,把99.9%以上的粉尘收集下来。目前在国家新的环保标准条件下,不仅广泛用于水泥厂的粉尘治理,而且还广泛用于非金属矿微细粉深加工领域,在电力、化工、冶金、钢铁等行业也有较好的应用前景。

二、构造
       脉喷布袋脉冲除尘器有以下部分组成 :
  1.喷吹系统:包括主气管、喷吹管、肪冲阀、控制仪。
  2.箱体:包括袋室、预收尘室、净气室、多孔板、滤袋、滤袋骨架。箱体设计耐压9000Pa。
  3.灰斗及排灰部分有两种形式:一种为灰斗直接与卸灰阀连接,另一种为灰斗通过输送设备与卸灰连接。
三、工作原理
       含尘气体进入除尘器已扩大的灰斗进行预收尘,通过导流板均布于各条滤袋之间,粉尘阻留于滤袋表面,为使设备阻力不超过1200Pa,高压气体经电磁肪冲阀产生脉喷,使气包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍一次风的周围空气(称二次风)进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反向作用抖落粉尘,达到清灰的目的。
四、选型
  1、型号说明

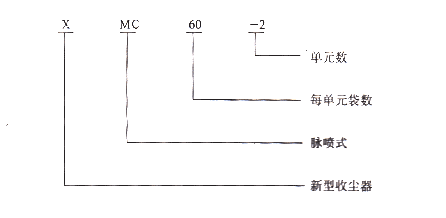

  该单机有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8九种规格。具体型号说明如下:

2、选型参数及选型原则
(1)脉冲除尘器选型的主要技术参数为风量、气体温度、含尘浓度与湿度。根据工艺设计的风量、气体温度、含尘浓度的最高数值,按略小于技术性能表中的数值为原则,其相对应的除尘器型号,即为所需要的除尘器型号,采用的滤料根据入口浓度、气体温度、湿含量确定。
(2)压缩空气耗量栏中,所提出的耗气量为该型号设备的最大耗气量。表中的耗气量为工厂集中供气时的情况,如单独使用空压机时,表中的耗气量要放大到1.5倍。
(3)3、设备外形及基础见附图,我公司还可根据用户场地情况设计符合用户要求的外形的除尘器。
